MUSEFF-Sensorsystem

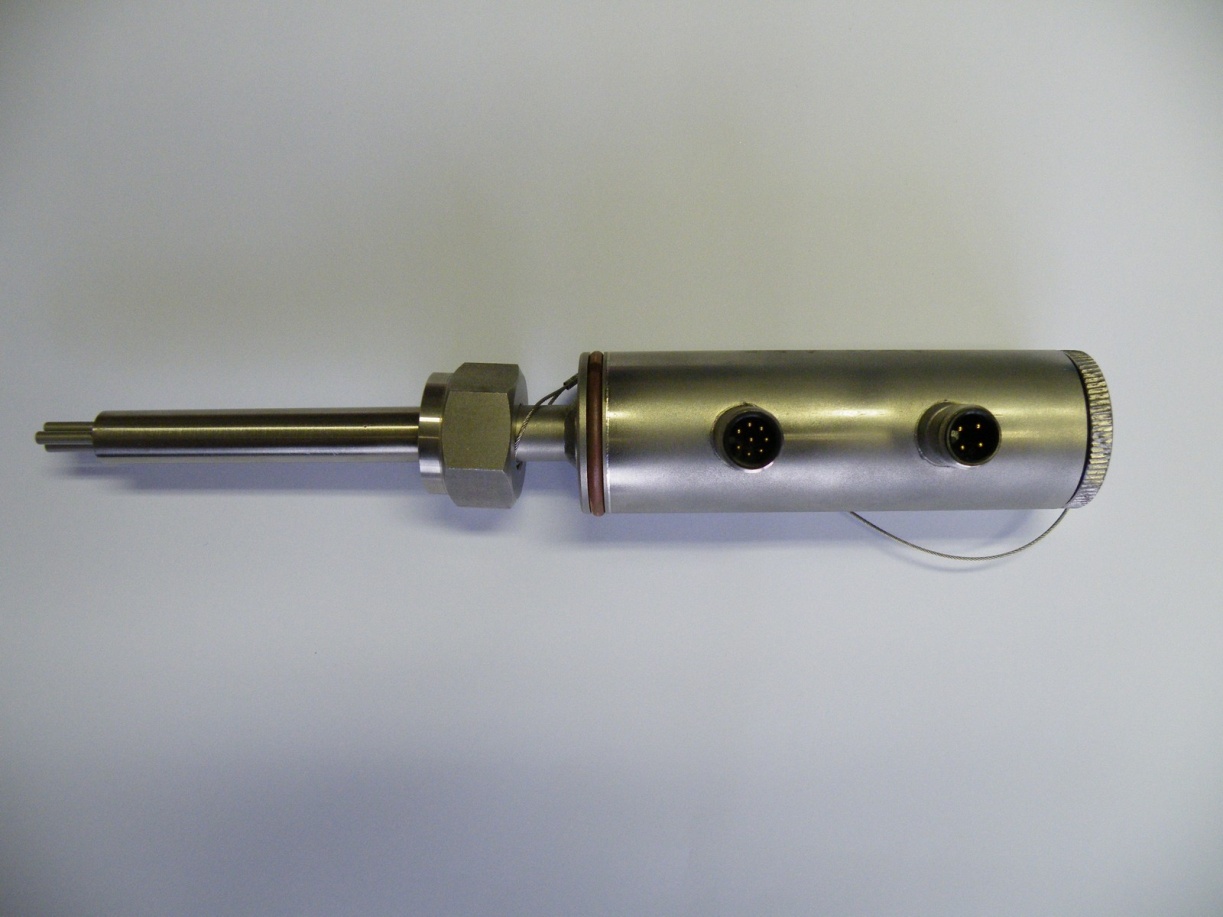

MUSEFF ist ein analoges und digitales Sensorsystem, dass aus mehreren Pt100 und einer integrierten signalverarbeitenden Elektronik besteht und zusätzlich eine Justage am Einbauort ermöglicht.
MUSEFF ist eine Gemeinschaftsentwicklung der Firmen tmg, TVP und efm-systems/Digiraster. Hierbei handelt es sich um ein Sensorsystem, dass aus mehreren Pt100 und einer komplett integrierten signalverarbeitenden Elektronik besteht. Durch den Aufbau des eigentlichen Fühlers und des Aufbaus mit einem freien Schutzrohr wird eine Prüfung des Systems im Prozess ermöglicht. Durch die Anordnung mehrerer Pt100 besteht die Möglichkeit, das Sensorsystem mit zusätzlichen Funktionalitäten zu versehen. Diese bestehen insbesondere in:
- Sensorredundanz: Zwei in einem Schutzrohr angeordnete Pt100 führen auf jeweils einen eigenen A/D-Wandler.
- Drifterkennung: Die beiden in einem Schutzrohr angeordneten Pt100 basieren auf unterschiedlichen Substratmaterialien. Bei der Alterung treten verschieden Driftrichtungen auf. Durch eine kontinuierliche Differenzmessung kann eine Alterung erkannt und das System einer neuen Kalibrierung zugeführt werden.
- Wärmeableitung: Durch zwei weitere Pt100 im Halsrohr und an der Elektronik sowie die Entwicklung spezieller Algorithmen kann der aus der Wärmeableitung resultierende Fehler erkannt und korrigiert werden.
- Justage: In der Software des Systems sind Justagepunkte hinterlegt, so dass das System speziell für den Einsatztemperaturmessbereich für eine Genauigkeit besser 0,1K justiert werden kann.
- Bussystem: Das System verfügt über eine digitale Anbindung mittels RS485/Modbus. Neben den eigentlichen Messwerten können auch diverse Zusatzinformationen aus dem System abgerufen werden.
Der MUSEFF erfüllt die Voraussetzung einer Referenzmessstelle.
