Sensorsystem MST2012

Meist werden Daten von Mess-Systemen direkt von den prozessteuernden SPS ausgelesen. Um jedoch von einer übergeordneten Einheit ebenso unabhängig auf Messdaten zugreifen zu können, wird im Projekt das Mess-System MST2012 entwickelt, das zwei Mess- und Auswertepfade enthält.

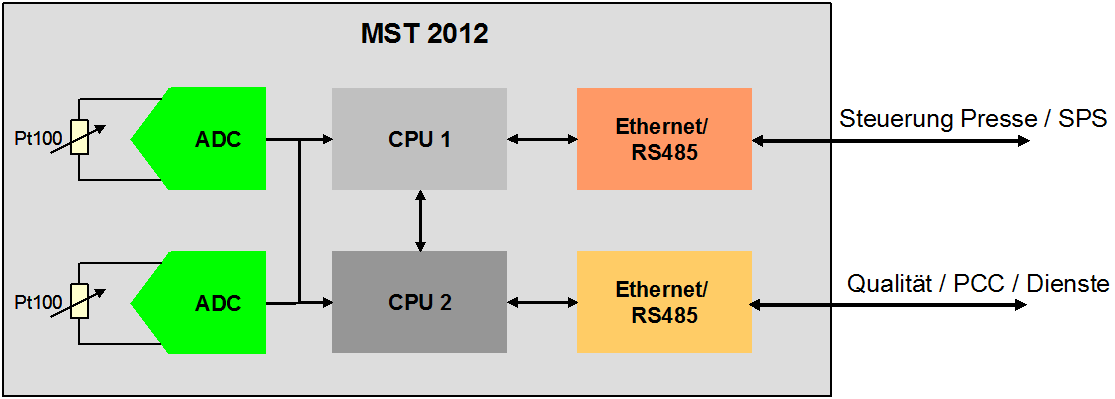

Systemkonzept MST2012.

Auf Grundlage der Anforderungen an die Auswertesysteme (siehe Sensornetzwerk Reifenpressen) entstand im Rahmen des Projekts das Konzept für ein angepasstes Mess- und Auswertesystem – MST2012. Dieses System verfügt über zwei Kommunikationsschnittstellen und zwei getrennte Mess- und Auswertepfade. Diese sind intern jedoch miteinander verbunden und können Daten austauschen und sich gegenseitig abgleichen.

Dieser Systemansatz resultiert aus der Forderung, dass einerseits eine direkte Ankopplung der Messsysteme an eine Steuerung erfolgen soll, andererseits eine davon unabhängige übergeordnete Einheit auf die Messdaten zugreifen und Wege zur Wartung und automatischen Kalibrierung/Justierung ermöglichen soll. Da eine Redundanz sowohl aus Gründen der Prozesssicherheit als auch der Prozessüberwachung erwünscht ist, kann mit dem System MST2012 diesen Forderungen vollständig Rechnung getragen werden. Durch die interne Verbindung und den damit möglichen Datenaustausch können die Systeme auch im laufenden Betrieb abgeglichen sowie im eingebauten Zustand justiert und kalibriert werden.

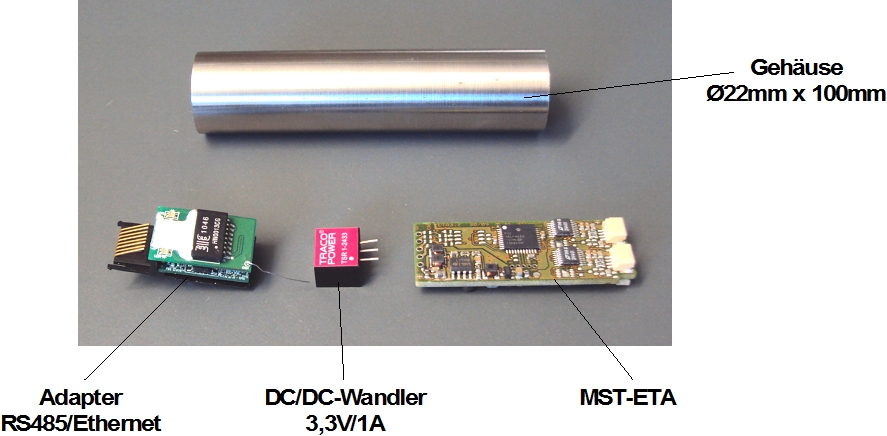

Erstes Funktionsmuster eines einfachen Messstrangs mit integrierter Ethernet-Schnittstelle.

Der aktuelle Entwicklungsstand zeigt ein modifiziertes MST-System, welches um eine Ethernet-Schnittstelle erweitert wurde. Das nächste Funktionsmuster wird ebenfalls noch auf den vorliegenden MST-Systemen basieren, allerdings über zwei dieser Stränge verfügen, die intern bereits miteinander verbunden sind. Mit diesem System können alle wesentlichen Softwarefunktionen (Entwicklung an der TU München) getestet werden.
