Redundante Temperaturüberwachung in Reflow-Lötanlagen

SEHO Systems hat eine Reflow-Lötanlage mit einem redundanten Mess-System zur Temperaturüberwachung ausgestattet. Die neuen Sensoren sind im Prozess prüfbar und erhöhen die Fehlertoleranz der Maschine.

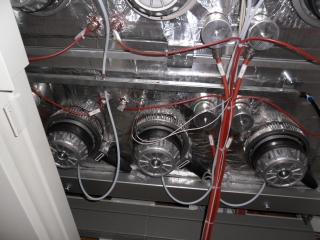

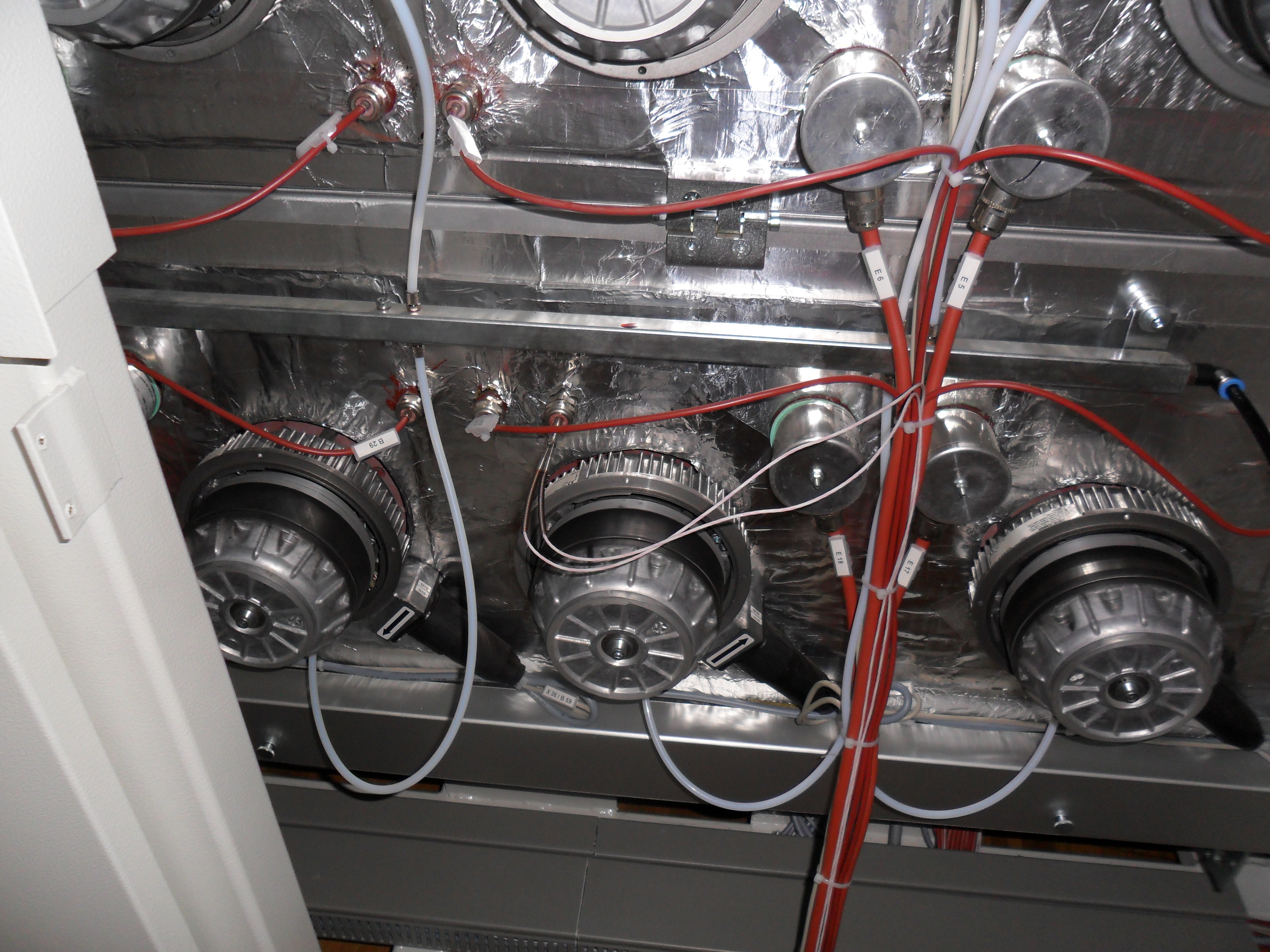

Einbausituation der Redundanzfühler (dünne weiße Leitungen), standardmäßige Pt 1000 mit roten Leitungen.

Der Forderung nach redundanter Temperaturüberwachung des Wärmeangebots wurde mit je einem zusätzlichen Pt 1000-Fühler in zwei Heizzonen eines Reflowofens nachgegangen. Die beiden im-Prozess-prüfbaren Fühler (diese haben eine Möglichkeit der Kalibrierung im eingebauten Zustand) sitzen in unmittelbarer Nähe der ursprünglichen – für die Heizungsregelung zuständigen – Sensoren, im Konvektionsstrom, und sie zeigen bisher stets Abweichungen von maximal 1 K.

Diese Fühler sind derzeit mit der SPS der Lötanlage verbunden. Um jedoch vollständige Redundanz darzustellen, bietet das Projekt eine Lösung mit einer eigenen SPS der Redundanzfühler an und zusätzlich die Kommunikation der beiden Steuerungen.
