Mess-Shuttle für Wellenlötanlagen

Beim Wellenlöten wird oft die Frage nach der Konstanz der Wellenhöhe und damit des Anströmungsverhaltens an die Unterseite der Leiterplatte gestellt. SEHO Systems und efm-systems haben zusammen ein Mess-Shuttle entwickelt und getestet, das die am Werkstück auftretenden Temperaturen direkt messen kann.

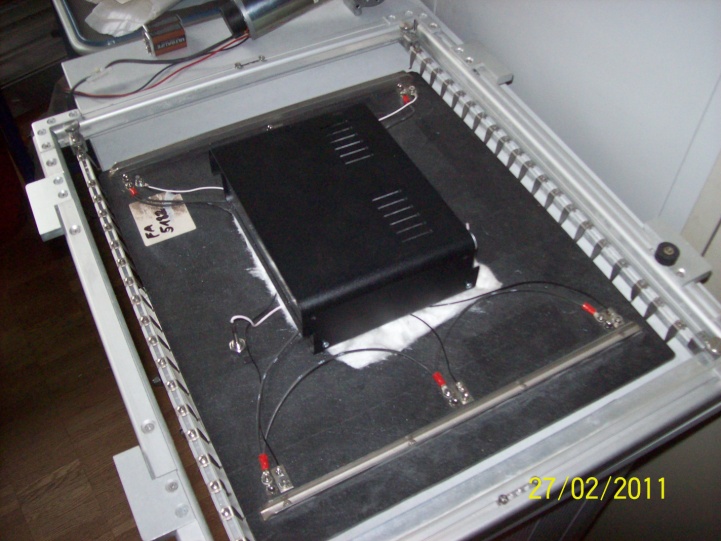

Mess-Shuttle im Lötrahmen, bereit zur Fahrt durch die Wellenlötanlage.

Beim Wellenlöten wird oft die Frage nach der Konstanz der Wellenhöhe und damit des Anströmungsverhaltens an die Unterseite der Leiterplatte gestellt. Hiermit verbunden sind ebenso die Benetzungszeit/Benetzungslänge wie auch das Abreißverhalten des Lotes von der Lötstelle. So wurde im Projekt die Idee eines universal einsetzbaren Mess-Shuttles verfolgt. Dieses kann über digitale Eingänge das Benetzen der Shuttle-Unterseite wie auch Temperaturen des Lotes, Temperaturen einer simulierten Leiterplatte und weitere Größen erfassen und speichern. Vorstellbar sind hier Strömungsgeschwindigkeiten in Konvektions-Heizkassetten, Restsauerstoffkonzentrationen oder auch Drücke.
